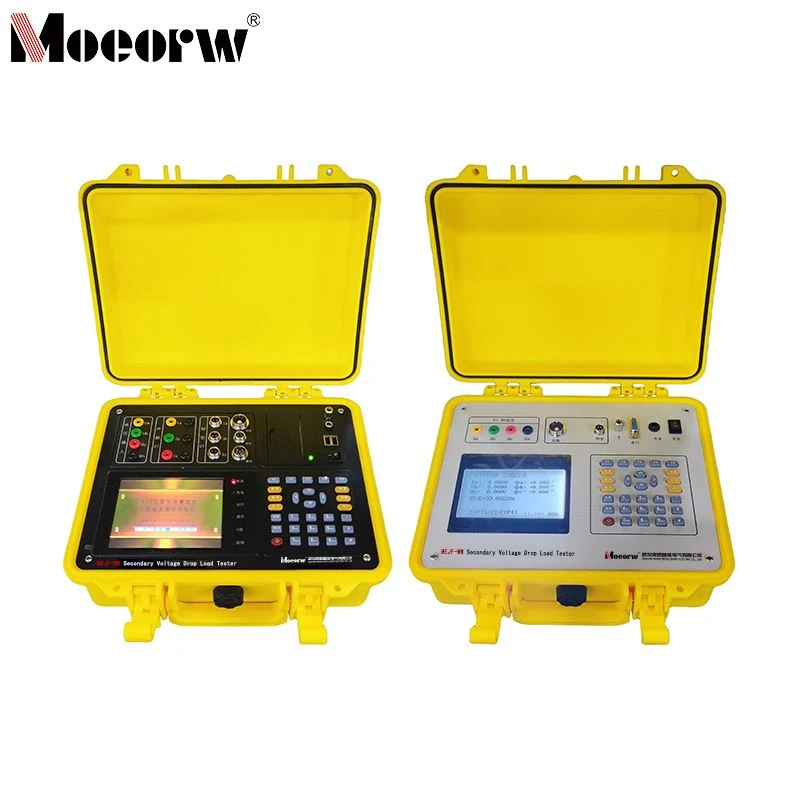

সেকেন্ডারি ভোল্টেজ ড্রপ লোড টেস্টার
পণ্য পরিচিতি
আমাদের ফার্ম ওয়্যারলেস সেকেন্ডারি ভোল্টেজ ড্রপ/লোড টেস্টার, একটি অত্যাধুনিক-, বুদ্ধিমান ওয়্যারলেস টেস্টিং ডিভাইস যা সেকেন্ডারি ভোল্টেজ ড্রপ এবং ভোল্টেজ ট্রান্সফরমারের লোডকে স্বয়ংক্রিয়ভাবে পরিমাপ করে। দীর্ঘ ভোল্টেজ পরীক্ষার তারের প্রয়োজনীয়তা দূর করে এবং পিটি সেকেন্ডারি শর্ট সার্কিট ইভেন্টের সম্ভাবনাকে মারাত্মকভাবে কমিয়ে-প্রথাগত সেকেন্ডারি ভোল্টেজ ড্রপ/লোড টেস্টারগুলিকে সম্পূর্ণরূপে প্রতিস্থাপন করে৷ এটি সাবস্টেশনের জন্য নিরাপদে কাজ করা সম্ভব করে তোলে। ডিভাইসটির স্যাটেলাইট অধিগ্রহণের প্রয়োজন নেই কারণ এটি নন-জিপিএস ওয়্যারলেস সিঙ্ক্রোনাইজেশন ব্যবহার করে। এটি দ্রুত পরীক্ষার গতি প্রদান করে যা টপোগ্রাফি থেকে স্বাধীন।
এই ডিভাইসটির ছোট আকার, হালকা ওজন, ভাল স্থিতিশীলতা, উচ্চ পরিমাপের নির্ভুলতা এবং সহজ অপারেশন সহ অনেক সুবিধা রয়েছে। কাজের দক্ষতা উল্লেখযোগ্যভাবে তার সহজবোধ্য ওয়্যারিং, ব্যবহারিক পরীক্ষা এবং রেকর্ডিং বৈশিষ্ট্য দ্বারা বৃদ্ধি পেয়েছে। এটি একটি সহজ-ব্যবহার করতে-মানুষের-মেশিন ইন্টারফেস এর বড়-স্ক্রীন ট্রু-রঙের গ্রাফিক এলসিডি ডিসপ্লে, চীনা প্রম্পট সহ গ্রাফিকাল মেনু অপারেশন, এবং মাল্টি-প্যারামিটার ডিসপ্লে ইন্টারফেস সহ দ্রুত এবং সহজ অপারেশনের জন্য প্রদান করে৷ সমস্ত স্তরের শক্তি ব্যবহারকারীরা এই পণ্যটির পক্ষে।
পণ্যের পরামিতি (স্পেসিফিকেশন)
|
1. ব্যবহারের পরিবেশ |
(1) পরিবেষ্টিত তাপমাত্রা: -10 ডিগ্রি - 40 ডিগ্রি (2) আপেক্ষিক আর্দ্রতা: 80% এর কম বা সমান |
|
2. পরিমাপের নির্ভুলতা |
এই যন্ত্রের পরিমাপের নির্ভুলতা হল ক্লাস 1। |
|
হোস্ট প্যারামিটার |
|
|
ভোল্টেজ |
0.05 স্তর |
|
কারেন্ট |
0.2 স্তর |
|
শক্তি |
0.2 ক্লাস |
|
ফেজ কোণ |
0.05 ডিগ্রী |
|
এক্সটেনশন পরামিতি |
|
|
ভোল্টেজ |
0.05 স্তর |
|
ফেজ কোণ |
0.05 ডিগ্রী |
|
সামগ্রিক পরামিতি |
|
|
পার্থক্য |
Δf = ± (1% × f + 1% × δ) ± 0.01 (%) |
|
কোণ পার্থক্য |
Δδ=±(1%×δ+1%×f) ±1 (মিনিট) |
|
পরিবাহিতা |
G=± (1% × G + 1% × δ ± 0.01) mS |
|
সংবেদনশীলতা |
δ=± (1%×δ＋1%×G±0.01)mS |
|
লোড |
S=± (1% × S ± 0.1)VA |
|
প্রতিরোধ |
R = ± (1% × R + 1% × X ± 0.1) Ω |
|
প্রতিক্রিয়া |
X = ± (1%×X + 1%×R ± 0.1)Ω |
|
3. চার্জিং পাওয়ার সাপ্লাই |
AC 176V~264V, ফ্রিকোয়েন্সি 45-55Hz |
|
4. পরিমাপের পরিসীমা এবং যন্ত্রের রেজোলিউশন |
|
|
পরীক্ষা প্রকল্প |
সুযোগ |
ন্যূনতম রেজোলিউশন |
|
ভোল্টেজ পরিমাপ পরিসীমা (V) |
40-120,000 |
0.001 |
|
বর্তমান পরিমাপ পরিসীমা (A) |
0.005-6 |
0.0001 |
|
তুলনা পার্থক্য (%) |
-10.000-10.000 |
0.001 |
|
কৌণিক পার্থক্য (ˊ) |
-600-600.00 |
0.01 |
|
ত্রুটি মান (%) |
-10.000-10.000 |
0.001 |
|
পুনর্বিবেচনা (%) |
-10.000-10.000 |
0.001 |
| অন্তরণ: |
⑴ ভোল্টেজ এবং বর্তমান ইনপুট টার্মিনাল এবং কেসিংয়ের মধ্যে অন্তরণ প্রতিরোধ ক্ষমতা 100MΩ এর চেয়ে বড় বা সমান। (2) ওয়ার্কিং পাওয়ার ইনপুট টার্মিনাল 1 মিনিটের জন্য নিজের এবং কেসিংয়ের মধ্যে পাওয়ার ফ্রিকোয়েন্সি 2KV (RMS মান) সহ্য করে। |
|
| ব্যাটারি কাজ করার সময়: | সম্পূর্ণ চার্জ করার পরে 6 ঘন্টারও বেশি। | |
| আয়তন: |
প্রধান ইউনিট: 32 সেমি × 24 সেমি × 13 সেমি এক্সটেনশন ইউনিট: 32 সেমি × 24 সেমি × 13 সেমি |
|
| ওজন: |
প্রধান ইউনিট: 2.5 কেজি এক্সটেনশন: 2 কেজি |
|
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
1. ওয়্যারলেস ট্রান্সমিশনের মাধ্যমে তিন-ফেজ থ্রি-ওয়্যার বা থ্রি-ফেজ ফোর-তারের ভোল্টেজ ট্রান্সফরমারের সেকেন্ডারি ভোল্টেজ ড্রপ স্বয়ংক্রিয়ভাবে পরিমাপ করে, যা যন্ত্র এবং দূরবর্তী টেস্ট পয়েন্টগুলির মধ্যে দীর্ঘ ভোল্টেজ পরীক্ষার তারের প্রয়োজনীয়তা দূর করে৷ এটি অত্যধিক দীর্ঘ তারের কারণে সৃষ্ট অপ্রয়োজনীয় শর্ট-সার্কিট ত্রুটি প্রতিরোধ করে।
2. নন-GPS সিঙ্ক্রোনাইজেশন পদ্ধতির জন্য কোনো স্যাটেলাইট অধিগ্রহণের প্রয়োজন নেই, দ্রুত এবং সুবিধাজনক অপারেশন নিশ্চিত করা।
3. স্বয়ংক্রিয়ভাবে তিন-ফেজ অনুপাত ত্রুটি, ফেজ কোণ ত্রুটি, এবং মোট ত্রুটি গণনা করে৷
4. ভোল্টেজ এবং বর্তমান ট্রান্সফরমারের সেকেন্ডারি সার্কিটে স্বয়ংক্রিয়ভাবে লোড পরিমাপ করে।
5. বিভিন্ন ওয়্যারিং কনফিগারেশনের অধীনে পরীক্ষার লিডের কারণে সৃষ্ট পরিমাপ ত্রুটি ডেটা স্বয়ংক্রিয়ভাবে সনাক্ত করে এবং সঞ্চয় করে, পরবর্তী পরীক্ষাগুলিতে স্বয়ংক্রিয় সংশোধন প্রয়োগ করে।
6. বিশেষভাবে ডিজাইন করা সফ্টওয়্যার সংশোধন কার্যকারিতা বৈশিষ্ট্য, হার্ডওয়্যার পরিবর্তন ছাড়াই নির্ভুল সমন্বয় সক্ষম করে। ক্ষেত্র যাচাইকরণ ক্ষমতা পরীক্ষা এবং গবেষণা বিভাগের সকল স্তরে অর্জনযোগ্য।
7. একই সাথে ভোল্টেজ, কারেন্ট, ফেজ অ্যাঙ্গেল, পাওয়ার ফ্যাক্টর, সক্রিয় শক্তি, প্রতিক্রিয়াশীল শক্তি এবং আপাত শক্তি সহ একটি একক স্ক্রিনে বিভিন্ন বৈদ্যুতিক পরামিতি প্রদর্শন করে। প্রতিটি ফেজ প্যারামিটারের জন্য ওয়েভফর্ম ডায়াগ্রাম প্রদর্শিত হতে পারে।
8. বৈশিষ্ট্যগুলি সুরেলা পরিমাপের ক্ষমতা, 32 তম ক্রম পর্যন্ত ভোল্টেজ এবং বর্তমান হারমোনিক্স পরিমাপ করতে সক্ষম।
9. বহিরঙ্গন সেটিংসে বাহ্যিক 220V AC পাওয়ার ছাড়াই অপারেশনের জন্য একটি উচ্চ-ক্ষমতার রিচার্জেবল ব্যাটারি প্যাক অন্তর্ভুক্ত করে৷ দ্রুত ব্যাটারি পুনরায় পূরণের জন্য একটি বিল্ট ইন দ্রুত স্বয়ংক্রিয় চার্জার অন্তর্ভুক্ত।
10. ব্যাটারি অবশিষ্ট ক্ষমতা শতাংশ ইঙ্গিত, শুধুমাত্র একটি কম ব্যাটারি অ্যালার্ম নয়।
11. বৃহৎ-স্ক্রীন, উচ্চ-উজ্জ্বলতা সত্য-রঙের LCD ডিসপ্লে সম্পূর্ণরূপে চীনা গ্রাফিকাল মেনু এবং ব্যবহারকারীর-বান্ধব ইন্টারঅ্যাকশনের জন্য অপারেশন প্রম্পট। পরিবাহী সিলিকন কী অপারেশন সহজতর. স্বয়ংক্রিয় বৈসাদৃশ্য এবং উজ্জ্বলতা সমন্বয় সহ ওয়াইড-তাপমাত্রা LCD সব ঋতুতে মানিয়ে যায়।
12. ব্যবহারকারীরা মাইক্রো প্রিন্টারের মাধ্যমে যেকোনো সময় পরীক্ষার ফলাফল প্রিন্ট করতে পারে।
13. পরীক্ষার ফলাফল স্টোরেজ ফাংশন, 200 সেট টেস্ট ডেটা সংরক্ষণ করতে সক্ষম।
14. কেন্দ্রীভূত ব্যবস্থাপনার জন্য একটি কম্পিউটারে সঞ্চিত রেকর্ড আপলোড করতে ব্যাকএন্ড ম্যানেজমেন্ট সফ্টওয়্যার দিয়ে সজ্জিত।
প্রোডাকশন বিশদ
এই ডিভাইসটি PT/CT সেকেন্ডারি সার্কিট ভোল্টেজ ড্রপ এবং লোড সনাক্তকরণ, মিটারিং সমস্যার সমস্যা সমাধান, রুটিন পরিদর্শন এবং মেইন পাওয়ার ছাড়া বাইরের এলাকায় ফিল্ড ক্রমাঙ্কনের জন্য ব্যবহৃত হয়। এটি সাবস্টেশন এবং শিল্প/বাণিজ্যিক ব্যবহারকারী মিটারিং সাইটগুলির জন্য উপযুক্ত।
